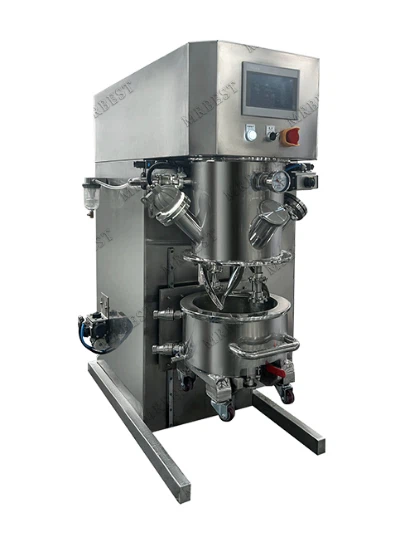

10L mixer de vid planetar

Nume

Mixer de vid planetarMr-xjb -10 l

Structura de bază

1.. Tipul brațului încrucișat cu fascicul cantilever;

2. Modul de măsurare directă a temperaturii pe peretele butoiului;

3. Două rotitoare în spirală tridimensională,

4. Un arbore de dispersie de mare viteză și două discuri de dispersie

5. Suportul pentru mașini este din oțel carbon Q235A;

Butoi inferior (butoiul de amestecare)

1. Specificații de butoi: ф300mmx200mm; Volumul proiectării: 14L; Volum de lucru eficient: 10L;

2. Materialul de perete interior: Sus304L;

3. Peretele interior este lustruit în oglindă după întoarcerea strungului de precizie, gradul de lustruire: 80Girt;

4. Planul flanșei de pe butoiul de amestecare și corpul butoiului superior sunt sigilate de un inel de etanșare pentru a asigura gradul de vid al mașinii;

5. Fiecare mașină este echipată cu un butoi de material, care este proiectat ca un butoi cu două straturi și poate fi conectat la apa circulantă pentru încălzire și răcire; Butoiul poate fi liber și poate fi înlocuit pentru mai multe operații;

6. Butoiul este echipat cu două mânere din oțel inoxidabil;

7. DOUĂ porturi de intrare și ieșire a apei deschise și deschise, o ieșire G1/2.

Butoiul superior

1. Butoiul este confecționat din oțel inoxidabil Sus304L;

2. Butoiul superior are două porturi de oglindă φ80mm și o sticlă temperată de 10 mm grosime; Material: Sus304L;

Folosiți sticla de vedere pentru a observa starea de agitare;

3. Un dn80 port de alimentare cu pulbere cu deschidere rapidă, material: Sus304L;

4. O interfață DN8 cu supapă cu bilă din trei piese de vid;

5. Partea din față a butoiului superior este echipată cu un manometru de vid pentru a arăta vidul din interiorul butoiului;

Sistem de amestecare

1.. Cele două palete de agitare în spirală tridimensională se rotesc și se învârte cutia planetară, conducând paletele de agitare să se învârtă în același timp, formând traiectoria de mișcare a planetelor duble;

2. Decalajul dintre paletele agitate este între 3mm -6 mm, iar golul dintre paleta agitată și peretele butoiului este de 2mm -4 mm. Decalajul extrem de mic permite ca cele două palete agitate să fie frământate în mod constant, iar cu mișcarea planetară, nu există un unghi mort în procesul de agitare, iar materialele sunt complet amestecate;

3. Viteza de revoluție planetară: 0 ~ 50 rpm, schimbare de viteză fără trepte;

4. Stiring Speed Paddle: 0 ~ 100rpm, schimbare de viteză fără trepte;

Motor, reductor

1. Putere motor: 2,2 kW/4 poli; Motor cu frecvență variabilă, grad de protecție IP54

2. Echipat cu reductor cicloid Pinwheel, raportul de reducere este aproximativ I=24, de utilizare a factorului FA=2. 1

Agitarea paletei

1.Material: Sus304L;

2. Propeller este confecționat din oțel inoxidabil Sus304L și este turnat prin matriță de precizie;

3. Suprafața elicei este lustruită în oglindă, gradul de lustruire: 80 Grit;

4. Rulmenți: Fag, Germania;

Sistem dispersat

Un arbore de dispersie de mare viteză, materialul arborelui de dispersie este Sus 321

Dispersie Diametru disc Diametru 60mm Sus 304

DISPERSING DISC Speed 0-6200 RPM Reglarea vitezei frecvenței variabile.

Distribuit Motor Power 2.2KW -2 Motor de reglare a vitezei de frecvență variabilă.

Sistem de ridicare

1. Ridicarea șurubului,

2. Reductor de viteze de viermi, putere: 0. 37

3. Cursă de ridicare: 380mm;

Sistem de vid

1. echipat cu un rezervor tampon lichid de vid și un comutator de supapă cu bilă; Partea inferioară a rezervorului tampon este prevăzută cu un port de scurgere, iar rezervorul tampon și pompa de vid sunt conectate cu un furtun metalic;

2. Sigiliu dinamic: se adoptă sigiliu mecanic (GB -103}); Sigiliu static: Materialul FPM Inelul „O” este adoptat în piese de temperatură ridicată, iar inelul materialului NBR „O” este adoptat în piese de temperatură joasă;

3. Echipamentul poate fi operat sub vid în timpul procesului de agitare și amestecare, iar gradul de vid este mai mic sau egal cu -0. 098mpa;

4. Butoiul superior este echipat cu un ecartament de afișare a presiunii în vid. Interfața cu țeavă de vid este o supapă cu bilă G3/8, iar pe coloană este instalat un dispozitiv tampon de vid.

Sistem de control electric

Funcționare de control a butonului

Componente electrice de joasă tensiune: chint;

Invertor: controale contemporane;

4. Switch de inducție: Schneider german sau Omron japonez;

Metoda de măsurare a temperaturii

1. Un termocuplu metalic

2. Gama de temperatură a materialului este 0-200 grade;

3. Senzorul de temperatură este localizat în partea de jos a butoiului, direct în contact cu materialul, temperatura este mai exactă, iar eroarea de măsurare a temperaturii este de ± 1 grad;

Cerințe de aspect

1. Respectă cu JBIT 7669-2004 Standard de amestecare din plastic.

2. Vopseaua ar trebui să fie uniformă, netedă, consistentă în culori și lucioase; Suprafața vopselei ar trebui să fie transparentă, non-lipicioasă, puternică în adeziune și elastică, fără riduri, decojire, scurgeri de vopsea, semne de flux, bule, etc. Ar trebui să respecte, de asemenea, condițiile tehnice ale Hg/t 3228-2001.

Sistem de siguranță

1.. Bazându -se pe convertorul de frecvență și limitați comutatorul de călătorie, printr -o cale de control special concepută, butoiul este asigurat să se oprească automat după ce ajunge la poziția specificată;

2. În timpul procesului de creștere a butoiului, partea de amestecare/dispersare a echipamentului nu poate fi pornită; În mod similar, atunci când mașina rulează amestecul, butoiul nu poate fi coborât și butoiul de amestecare nu poate fi deschis;

Puterea totală a gazdei: 4,75 kW;

Dimensiuni ale echipamentului: 1150x780x1500 (mm);

Tensiune de lucru/frecvență: 380V/50Hz;

Greutatea echipamentului: aproximativ 580 kg;
