Masina de aplatizare celule cilindrice Tabless pentru baterie 4680/ 32140/ 21700/ 18650|Echipament de frământare și modelare a feței
Model:MR-RP-SY-21A
Descrierea produselor

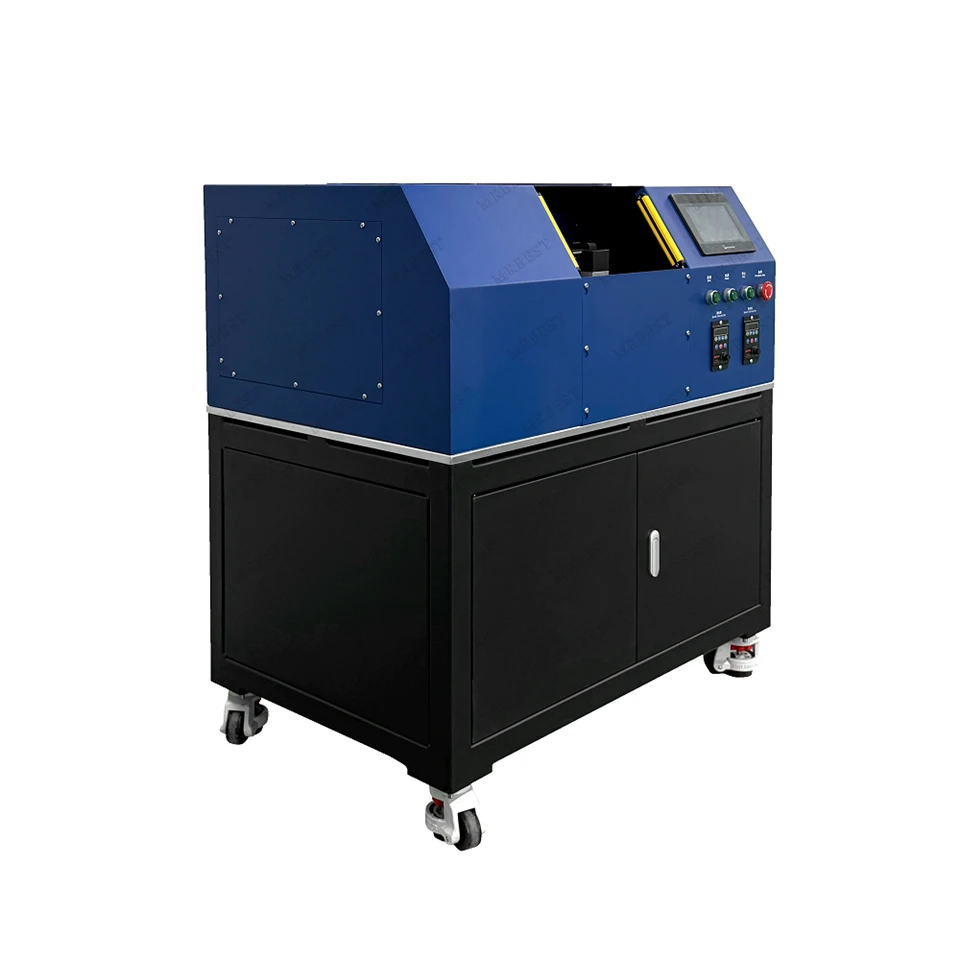

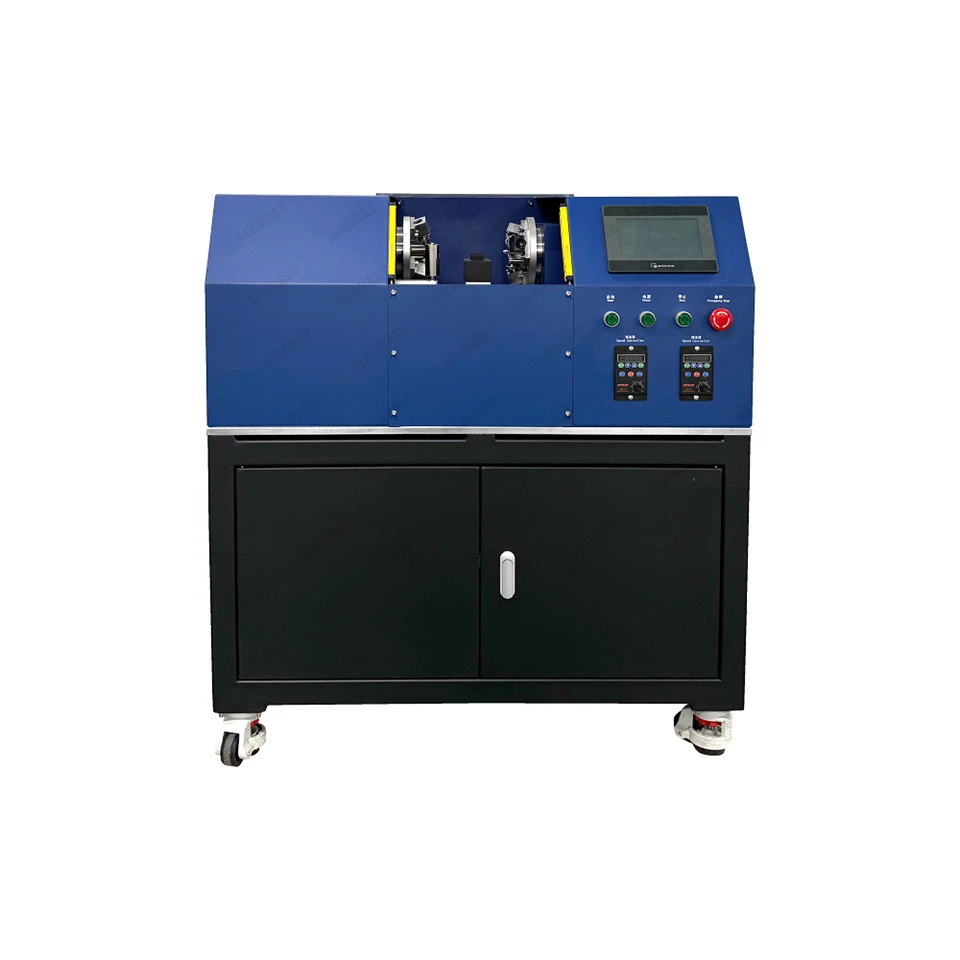

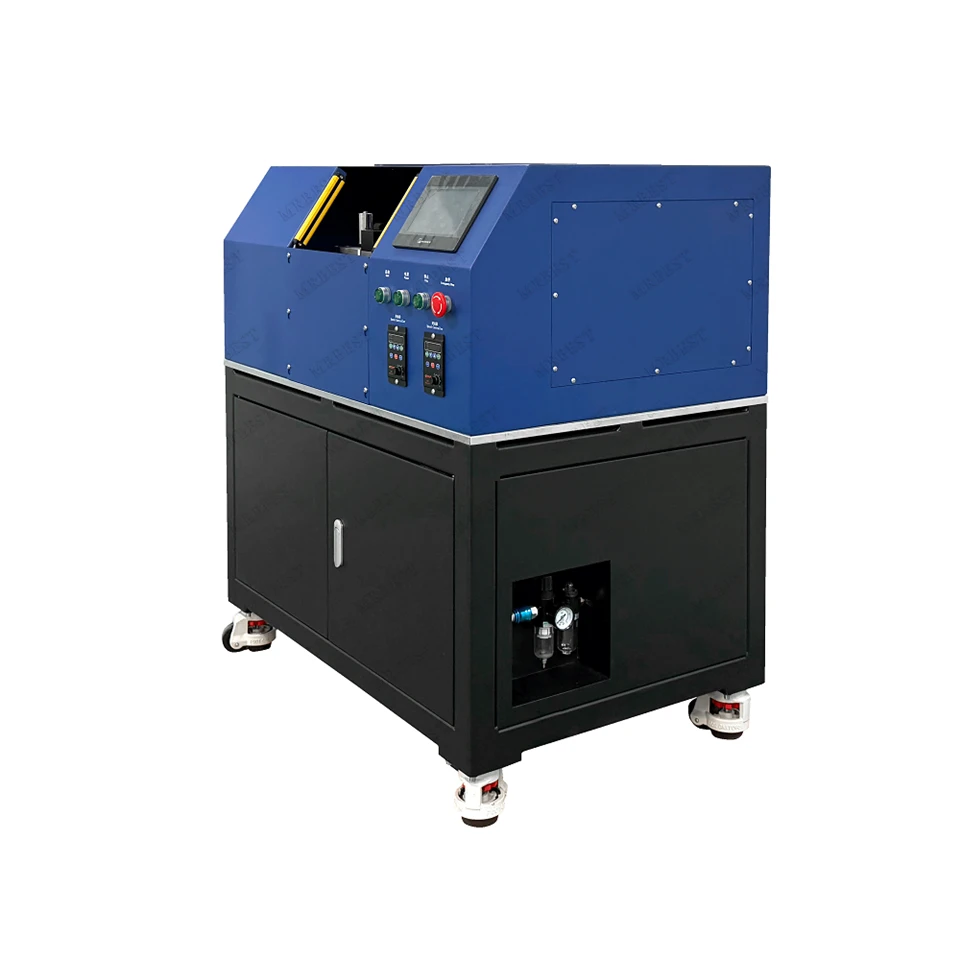

Mașină de aplatizare cu celule cilindrice de masă (MR-RP-SY-21A)
Mașina de aplatizare a celulelor cilindrice Tabless este special concepută pentru modelarea-feței de capăt a celulelor de baterie cilindrice-de masă, cum ar fi formatele 4680, 21700, 18650, 32140 și seria 60.
Prin utilizarea unui proces de frământare rotativă, mașina asigură distribuția uniformă a electrozilor și o suprafață plană, ceea ce este esențial pentru sudarea cu laser de încredere și colectarea îmbunătățită a curentului.
Caracteristici cheie
* Potrivit pentru mai multe formate de celule cilindrice (seria 18, 21, 32, 46, 60)
* Proces de aplatizare rotativă pentru modelarea-uniformă a feței
* Funcționare automată după încărcarea manuală
* Poziționare de-înaltă precizie pentru rezultate consistente de aplatizare
* Sistem-de detectare a defecțiunilor încorporat cu alarmă și afișaj cu ecran tactil
* Deschideți setările parametrilor pentru reglarea flexibilă a procesului
* Mecanism de poziționare reglabil pentru a satisface diferite cerințe
* Operare cu un singur -operator pentru o eficiență îmbunătățită
Specificatii tehnice
| Nume | Mașină de aplatizare cu celule cilindrice de masă MR-RP-SY-21A |
| Tipuri de celule aplicabile | 18650 / 21700 / 32140 / 4680 / celule cilindrice pentru mesele din seria 60 |
| Presiunea aerului | 0,5 – 0,7 MPa |
| Controlul aerului | Monitorizare manometru |
| Alimentare electrică | AC 380V ±10% / 50Hz |
| Consumul de energie | 1,5 kW |
| Dimensiuni mașină (L×L×H) | Aproximativ. 1000 × 650 × 1100 mm |

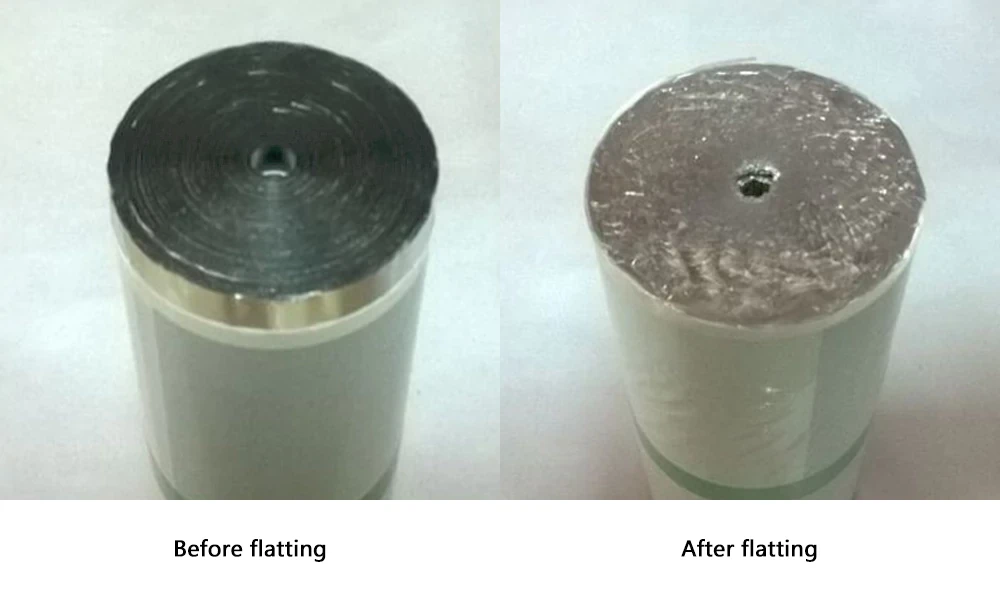

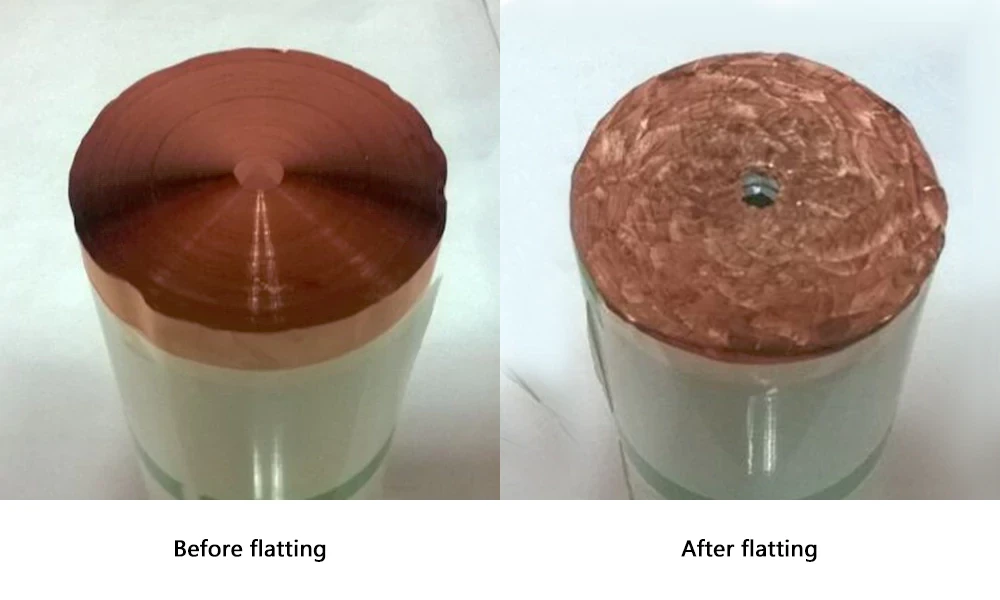

Capătul celulei cilindrice fără tabele-Aplatizarea feței – înainte și după
Înainte de aplatizare:Suprafața de capăt a celulei cilindrice a mesei este neuniformă după înfășurare, ceea ce poate duce la un contact slab de sudură, o rezistență internă mai mare și o generare crescută de căldură.
După aplatizare:Capetele celulelor sunt aplatizate și modelate uniform, asigurând o distribuție uniformă a colectorului de curent și o pregătire optimă pentru sudarea cu laser. Aceasta îmbunătățește calitatea sudurii, reduce rezistența internă și îmbunătățește performanța globală a celulei.
Procesul de operare
1. Încărcați manual celula în dispozitivul de fixare de la stația de alimentare
2. Apăsați butonul de pornire pentru a iniția operarea automată
3. Mecanismul de transfer mută celula la stația de poziționare
4. Sistemul de poziționare aliniază automat celula
5. Mecanismul de aplatizare realizează procesul de frământare (o celulă pe ciclu)
6. Celula finită este transferată la stația de descărcare
7. Operatorul scoate celula procesată
Aplicații
* Laboratoare de cercetare pentru baterii cu litiu-ion
* Linii de producție pilot pentru celule cilindrice
* 4680 proiecte de dezvoltare a bateriei
* Tehnologia bateriei Tabless R&D
De ce să alegeți mRBEST
* Experiență vastă înfabricarea echipamentelor de cercetare și dezvoltare pentru baterii
* Soluții dovedite pentrulinii de producție la scară{0}}de laborator și pilot
* Performanță stabilă cusisteme de control de înaltă precizie
* Configurații personalizabile în funcție de cerințele clienților
👉 Contactați-ne astăzi pentru a obține o cotație sau o soluție personalizată pentru proiectul dvs. de baterii!
Procesul de fabricație al celulelor cilindrice
De ce această mașină este esențială (valoarea de bază)
Caracteristici ale celulelor bateriei Tabless (de exemplu, 4680):
Fără file tradiționale
Curentul este condus prin întreaga suprafață de capăt
Problemă:
Capetele celulei după înfășurare sunt inegale
Consecințe:
Contact slab de sudare
Rezistență internă ridicată
Încălzire puternică
Soluţie:
Este necesară aplatizarea / comprimarea / modelarea capetelor celulei
Principiul de lucru (Cum funcționează)
Mecanismul de bază este:rotație dublă-capătă + presare servo + formare prin frecare cu role
Proces:
Așezați celula în corpul de fixare
Prinderea automată a celulei
Capetele de modelare a capetelor rotative încep să se rotească
Rolele intră în contact cu capetele celulei
O parte se rotește în sensul acelor de ceasornic, cealaltă se rotește în sens invers acelor de ceasornic
Alimentare lentă → apăsare → modelare
Efectul final:
Suprafețele de capăt sunt plane
Colectorul de curent este distribuit uniform
Pregătit pentru sudare precisă cu laser
