Mașină de umplere a electrolitului pentru celula prismatică

Vacuum Electrolyte Filling Machine for Prismatic Battery — Mașină de umplere cu electroliți în vid pentru baterie prismatică

1. Echipamentul este potrivit pentru umplerea electrolitului în bateriile prismatice cu ioni de litiu. Poate gestiona atât procese de umplere a electrolitului primar, cât și secundar.

2. Scanați manual și cântăriți bateriile neumplute înainte de a le plasa în corp. Apoi, mașina efectuează automat procesul de umplere, inclusiv cicluri înalte și joase. După aceea, manual elimină bateria din corp și efectuează umplutură electrolitică suplimentară, urmată de scanare și cântărire.

3. Echipamentul are o incintă în stil cu mănuși. Toate procesele operaționale au loc în cadrul acestei camere sigilate, care este conectat la o alimentare cu gaz uscat. Camera sigilată menține o presiune internă pozitivă în timpul funcționării pentru a se asigura că gazele interne pot scădea, dar nu pot intra gaze externe.

ProcesDIAGRAM

Umplerea primară de electroliți

Primary Electrolyte Filling

Umplutură secundară electrolitică

Secondary Electrolyte Filling

Specificațiile aplicabile ale produsului

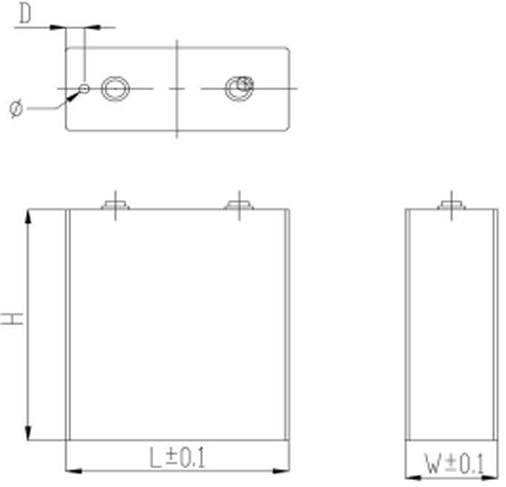

Applicable Product Specifications — Asamblare celulară prismatică

Articol	LLățimea celulei	HÎnălțimea celulei	WGrosimea celulei	D Electrolyt Umplerea gaurului Distanța marginii	Ø Diametrul găurii de umplere electrolit
Unitate	50-180 mm	80-210 mm	25-75 mm	Mai mare sau egal cu 5 mm	1.2 ~ 2. 0 mm

Note:Echipamentul este echipat doar cu un set de corpuri.

Principal Parametri tehnici

1.. Metoda de umplere a electrolitului:Umplerea egală a presiunii.

2.. Precizia completării:Precizie mai mică sau egală cu 8 ‰ g.

3. Specificația pompei de umplere:Pompa variabilă ceramică electronică (cantitate de umplere cu o singură cursă mai mică sau egală cu 15g): o unitate.

4.. Precizia pompei de umplere:Suma de umplere cu un singur accident vascular cerebral 15g ± 0. 05G.

5. Vid în picioareMod:Mai multe cicluri în picioare în vid, aplicare de vid și presiune, nivel maxim de vid -0. 09mpa.

6. Vid în picioareTimp:1 ~ 99 secunde, reglabil (notă: timpul de presiune în picioare în vid afectează în mod direct eficiența echipamentului).

7. Precizie la scară electronică:±0.1g.

8. Capacitate la scară electronică:8000g.

9. Timp de schimbare:Operator calificat în 30 de minute.

10. Rata de disponibilitate a echipamentelor: >98% (referindu-se la defecțiuni cauzate de echipament, excluzând întreținerea periodică, prepararea pre-producției și modificările materiilor prime).

11. Prima trecere a producției de produse pentru echipamente:Mai mare sau egal cu 99,5%.

Prezentare generală a mecanismelor de echipament

Diagrama de dispunere a echipamentelor

Electrolyte Filling Machine — Mașină de umplere a electrolitului

Parametri de bază

1.1. Configurarea sursei de alimentare: Tensiune: AC220V ± 10%, 50Hz
1.2. Putere: 3kw
1.3. Aer comprimat: Presiune: 0. 5-0. 7mpa (5kgf -7 kgf/cm²)
1.4. Consum de aer comprimat: 10L/s, uscat, filtrat și stabilizat
1.5. Sursa de vid: Mai puțin sau egal cu -0. 098mpa, 20L/s
1.6. Punct de rouă ambiental: <-50 grad (Deumidificator pentru a fi furnizat de client)
1.7. Rulment de încărcare: Cerință de încărcare a podelei:> 500 kg/m²
1.8. Greutatea echipamentului: Aproximativ 2. 0 t
1.9. Dimensiuni ale echipamentului: 1400L × 1600W × 2000H (sub rezerva dimensiunii reale)
